產品詳情
產品概述

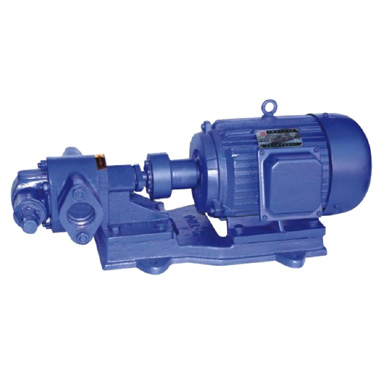

2CY、KCB齒輪式輸油泵
1、本泵適用于輸送各種有潤滑性的液體，溫度不高于70℃，如需高溫200℃，同本單位聯系可配用耐高溫材料即可，粘度為5×10-5～1.5×10-3m2/s。
2、本泵不適用于輸送腐蝕性的、含硬質顆粒或纖維的、高度揮發或閃點低的液體，如汽油、笨等。
本型泵在泵體中裝有一對回轉齒輪，依靠兩齒輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分。泵運轉時主動齒輪帶動被動齒輪旋轉，當齒輪脫開嚙合時在吸入側就形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側，齒輪進入嚙合時液體被擠出而排出泵外。
結構說明
本產品由泵體、齒輪、前后泵蓋、安全閥、軸承及密封裝置等零、部件組成。
1、泵體、前后蓋等零件為灰鑄鐵件，齒輪用優質碳素鋼制作；亦可根據用戶需要用銅材或不銹鋼制作。
2、安全閥。
2CY系列齒輪式潤滑泵自身不帶安全閥，用戶在使用時需自行在管路系統中安裝安全閥。KCB,2CY系列齒輪式輸油泵在后泵蓋或泵體上方裝有安全閥，當泵或排出管道發生故障或將排出閥門完全關閉而產生高壓和高壓?擊時安全閥就會自動打開，卸除部分或全部的高壓液體回到吸入腔，從而對泵及管道起到安全保護作用。
3、軸承。
2CY系列齒輪式潤滑泵全部采用DU軸承；可根據用戶要求采用錫青銅軸承。&0818.3-83.3、2CY1.1齒輪式輸油泵采用DU軸承；可根據用戶要求采用錫青銅軸承。
KCB133-960、2CY8-60齒輪式輸油泵有采用DU軸承，錫青銅軸承和滾動軸承三種結構，需在訂貨時注明。訂貨時未注明者均按DU軸承結構供貨。
軸承為內置型式，依靠被輸送介質進行潤滑；011軸承和錫青銅軸承能在非潤滑性介質中工作。
4、軸封。
本系列產品的軸端密封有骨架油封、機械密封及填料密封三種結構。
a. 骨架油封：骨架油封的特點是維護、更換方便，成本低，但壽命較短。丁晴膠骨架油封適用于1001：以下工作環境；氟橡膠骨架油封適用于200℃以下工作環境。
b. 1機械密封：機械密封的特點是密封可靠、壽命長，成本高。機械密封的基體用不銹鋼制造， 動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造，使用溫度在200℃以下。
c. 填料密封：填料密封僅用于高溫油泵，其特點是耐高溫，有少量泄漏。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下。
用戶需何種型式的密封結構需在訂貨時注明。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。
5、進、出油口型式：
2CY系列齒輪式潤滑泵進、出油口為與口徑對應的英制管螺紋（G),直接制作在泵體上。
KCB18.3-200、2CY1.1-12齒輪式輸油泵配帶管螺?口的腰形法蘭；其余泵不配帶法蘭，當用戶需要配帶法蘭時，應在訂貨中注明。
6、泵與電機用彈性聯軸器連接，并安裝在公共底盤上。
性能參數：
本數據僅供參考。
| 型 號 | 流量 m3/h |
壓力 MPa |
真空度 m.H2O |
進出口徑 mm |
H | L | L1 | L2 | L3 | A | B | C | D | n-m | 進出口 距離 K |
配用 電機 型號 |
功率 KW |
| KCB18.3 2CY1.1/14.5 |
1.1 | 1.45 | 5 | G3/4" | 109 | 583 | 405 | 72 | 250 | 205 | 250 | 79 | - | - | 200 | Y90L-4 | 1.5 |
| KCB33.3 2CY2/14.5 |
2 | 1.45 | 5 | G3/4" | 119 | 618 | 437 | 72 | 250 | 205 | 250 | 79 | - | - | 200 | Y100L1-4 | 2.2 |
| KCB55 2CY3.3/3.3 |
3.3 | 0.33 | 5 | G1" | 109 | 588 | 405 | 72 | 250 | 205 | 250 | 86 | - | - | 200 | Y90L-4 | 1.5 |
| KCB83.3 2CY5/3.3 |
5 | 0.33 | 5 | G11/2" | 119 | 658 | 437 | 72 | 250 | 205 | 250 | 99 | - | - | 200 | Y100L2-4 | 2.2 |
| KCB133 2CY8/3.3 |
8 | 0.33 | 5 | G2" | 182 | 778 | 688 | 130 | 450 | 250 | 340 | 32 | - | - | 260 | Y132S-6 | 3 |
| 2CY8/6 | 8 | 0.6 | 5 | G2" | 182 | 818 | 688 | 130 | 450 | 250 | 340 | 32 | - | - | 260 | Y132M1-6 | 4 |
| 2CY8/10 | 8 | 1.0 | 5 | G2" | 182 | 818 | 688 | 130 | 450 | 250 | 340 | 32 | - | - | 260 | Y132M2-6 | 5.5 |
| 2CY12/1.3 | 12 | 0.13 | 5 | G2" | 172 | 703 | 576 | 130 | 370 | 250 | 305 | 32 | - | - | 260 | Y112M-4 | 4 |
| KCB200 2CY12/3.3 |
12 | 0.33 | 5 | G2" | 182 | 778 | 688 | 130 | 450 | 250 | 340 | 32 | - | - | 260 | Y132S-4 | 5.5 |
| 2CY12/6 | 12 | 0.6 | 5 | G2" | 182 | 778 | 688 | 130 | 450 | 250 | 340 | 32 | - | - | 260 | Y132S-4 | 5.5 |
| 2CY12/10 | 12 | 1.0 | 5 | G2" | 182 | 818 | 688 | 130 | 450 | 250 | 340 | 32 | - | - | 260 | Y132M-4 | 7.5 |
| KCB300 2CY18/3.6 |
18 | 0.36 | 5 | 70 | 187 | 898 | 723 | 120 | 480 | 280 | 340 | 45 | 123 | 6-M14 | 234 | Y132M2-6 | 5.5 |
| 2CY18/6 | 18 | 0.6 | 5 | 70 | 242 | 983 | 912 | 155 | 600 | 280 | 380 | 30 | 123 | 6-M14 | 234 | Y160M-6 | 7.5 |
| KCB483 2CY29/3.6 |
29 | 0.36 | 5 | 70 | 187 | 898 | 723 | 120 | 480 | 280 | 340 | 45 | 123 | 6-M14 | 234 | Y132M-4 | 7.5 |
| 2CY29/6 | 29 | 0.6 | 5 | 70 | 242 | 983 | 912 | 155 | 600 | 280 | 380 | 30 | 123 | 6-M14 | 234 | Y160M-4 | 11 |
| KCB633 2CY38/2.8 |
38 | 0.28 | 5 | 100 | 230 | 1094 | 912 | 155 | 600 | 280 | 380 | 60 | 158 | 8-M16 | 280 | Y160L-6 | 11 |
| 2CY38/6 | 38 | 0.6 | 5 | 100 | 286 | 1224 | 943 | 150 | 650 | 360 | 360 | 65 | 158 | 8-M16 | 280 | Y200L2-6 | 22 |
| KCB960 2CY60/3 |
60 | 0.3 | 5 | 100 | 230 | 1159 | 955 | 155 | 650 | 280 | 410 | 60 | 158 | 8-M16 | 280 | Y180L-4 | 22 |
| 2CY100/3 | 100 | 0.3 | 5 | 150 | 440 | 1586 | 1325 | 110 | 550×2 | 450 | 450 | -20 | 210 | 8-M16 | 400 | Y250M-8 | 30 |
| 2CY100/6 | 100 | 0.6 | 5 | 150 | 465 | 1856 | 1536 | 138 | 420×3 | 600 | 600 | 8 | 210 | 8-M16 | 400 | Y315S-8 | 55 |
| 2CY120/3 | 120 | 0.3 | 5 | 150 | 440 | 1586 | 1325 | 110 | 550×2 | 450 | 450 | -20 | 210 | 8-M16 | 400 | Y250M-8 | 30 |
| 2CY120/6 | 120 | 0.6 | 5 | 150 | 465 | 1856 | 1536 | 138 | 420×3 | 600 | 600 | 8 | 210 | 8-M16 | 400 | Y315S-8 | 55 |
| 2CY150/3 | 150 | 0.3 | 5 | 150 | 460 | 1696 | 1376 | 138 | 550×2 | 500 | 500 | 8 | 210 | 8-M16 | 400 | Y280S-8 | 37 |
| 2CY150/6 | 150 | 0.6 | 5 | 150 | 465 | 1946 | 1536 | 138 | 420×3 | 600 | 600 | 8 | 210 | 8-M16 | 400 | Y315M1-8 | 75 |
注：1、表中參數為50℃,30C.S.t粘度條件下的數值。
2、KCB18.3～200、2CY1.1～12配帶管螺紋口的腰形法蘭；KCB300～960、2CY18～150不配帶法蘭，需用戶自行加工。
型號意義：
使用時應注意事項
1、安裝
a. 安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使污物進入泵腔內部等。
b. 安裝管道前應先對管道內壁用清水或蒸氣清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度及壽命。
c. 油泵應盡量靠近油池；管道各聯接部位不得漏氣、漏液，否則會發生吸不上液體的現象。
d. 為防止顆粒雜盾等污物進入泵內，應在吸入口安裝金屬過濾網，過濾精度為30目/in，過濾面積應大于進油管橫截面積三倍以上。
e. 進出口管路建議安裝真空表及壓力表，以便監視泵的工作狀態。
f. 當油池較深、吸油管路較長或介質粘度較高而造成真空度過高時，可將進油管加粗一擋。吸油管路較長時還應安裝底閥。
2、工作前的檢查
a. 泵的各緊固件是否牢固。
b. 主動軸轉動是否輕重均勻一致。
c. 進出管道的閥門是否打開。
d. 泵的旋轉方向是否符合要求。
e. 初次使用前應向泵內注入適量介質。
3、工作時的維護
a. 注意泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以內。
b. 當泵在運轉中有不正常的噪音或溫升過高時，應立即停泵檢查。
c. 一般情況下，不得任意調整安全閥，如需調整時，要用儀器校正。使安全閥的截止壓力為泵
d. 額定壓力的1.5-2倍。4、泵的停止
a. 切斷電源。
b. 關閉進出管道閥門。
故障與排除
現象 |
產生原因 |
排除方法 |
||
不排 油或 排油 量少 |
1、吸入高度超過額定值 2、 吸入管道漏氣 3、旋轉方向不對 4、 吸入管道堵塞或閥門關閉 5、 安全閥卡死或研傷 6、液體溫度低而粘度增大 |
1、 提高吸入液面 2、檢查各接合處，最好加密封材料密封 3、按泵的所示方向糾正 4、檢查管道是否堵塞，閥門是否全開 5、拆開安全閥清洗并用細研磨砂研磨閥孔，使之密合 6、予熱液體或降^^非出壓力 |
||
密封 漏油 |
1、密封圈磨損 2、填料密封填料磨損 3、機械密封磨損或有劃痕等缺陷 4、機械密封彈簧失效 |
1、更換密封圈 2、調節填料壓蓋松緊，使之不漏且軸能轉動；補充填料 3、更換動靜環或重新研磨 4、更換彈簧 |
||
噪音 或振 動大 |
1、吸入管或過濾網堵塞 2、吸入管伸入液面較淺 3、管道內進入空氣 4、排出管道阻力太大 5、齒輪軸承或側板嚴重磨損 6、吸入液體的粘度太大 7、吸入高度超過額定值 |
1、 消除過濾網上的污物 2、吸入管應伸入液面以下 3、檢查各聯接處，使其密封 4、檢查排出管道及閥門是否堵塞 5、拆下清洗，并修整缺陷或更換 6、加溫降粘處理 7、減少吸油高度及縮短吸油管長度 |
||
